1.本实用新型属于广告牌技术领域，尤其涉及一种便于快速安装的灯箱式广告牌。


背景技术：

2.广告牌是拉动系统中，启动下一个生产工序，或搬运在制品到下游工序的一个信号工具，泛指一切传递广告信息的户外媒体，媒体大小按实际环境而定，店招，门头，外立面的画面可以手工绘制、电脑制作或在纸上印刷的方式制作。广告牌的材料一般都是用：方管，角钢，等焊接而成，灯箱式广告牌是采用led背景光进行照亮的，在夜晚有着很好的宣传效果。
3.现有的灯箱式广告牌安装在路边，位置固定，并且不能进行角度调节，造成了宣传效果不佳，并且其边框通常采用螺丝钉固定连接，在需要更换广告牌中的广告内容时，需要借助专用工具方能拆卸更换，操作比较麻烦，为此我们提出一种可以进行多角度调节，宣传效果好，广告灯箱，且可以快速对广告牌进行拆卸和安装的便于快速安装的灯箱式广告牌来解决上述内容存在的问题。


技术实现要素：

4.本实用新型针对现有技术的问题，提供一种便于快速安装的灯箱式广告牌，所采用的技术方案为：一种便于快速安装的灯箱式广告牌，包括底板，所述的广告牌包括旋转块、支撑柱、固定环、弹性固定结构、防护箱、伸缩杆、第一弹簧、灯箱广告牌、限位杆、限位板、第二弹簧和缓冲垫；
5.所述底板的内部转动连接有旋转块，所述旋转块的顶部安装有支撑柱，所述底板的顶部安装有固定环，所述支撑柱与固定环之间安装有弹性固定结构，所述支撑柱的顶部安装有防护箱，所述防护箱上下两侧的内壁均安装有若干伸缩杆，所述伸缩杆的另一端安装有夹紧板，不锈钢宣传栏，所述伸缩杆的表面套设有第一弹簧，所述夹紧板之间放置有灯箱广告牌，所述防护箱的内侧粘接有缓冲垫，所述缓冲垫的材质为海绵；
6.所述灯箱广告牌的背面安装有凸块，所述凸块贯穿防护箱并延伸至防护箱的外侧，所述防护箱的背面安装有固定板，所述固定板的顶部安装有固定块，所述固定块的内部滑动连接有限位杆，所述限位杆的表面固定安装有限位板，阅报栏灯箱，所述限位杆的表面套设有第二弹簧，所述限位杆与凸块活动连接，所述防护箱的正面安装有玻璃板。
7.所述弹性固定结构包括固定柱，所述固定柱滑动连接于固定环的两侧，所述固定柱的表面安装有限位块，所述固定柱的表面套设有第三弹簧，所述固定柱与支撑柱活动连接。
8.所述防护箱的两侧均开设有通孔，通孔的内部嵌设有散热网。
9.所述底板底部的四周均粘接有防滑垫，所述防滑垫的材质为橡胶。
10.所述支撑柱的两侧均安装有辅助支撑杆，所述辅助支撑杆的另一端栓接于防护箱的底部。
11.所述防护箱的顶部安装有遮挡板，所述遮挡板的顶部为弧形。
12.本实用新型的有益效果为：
13.本实用新型通过旋转块、支撑柱、固定环、弹性固定结构、防护箱、伸缩杆、第一弹簧、灯箱广告牌、限位杆、限位板、第二弹簧和缓冲垫的设置，具备了可以进行多角度调节，宣传效果好，且可以快速对广告牌进行拆卸和安装的优点，路灯灯箱，解决了现有的灯箱式广告牌安装在路边，位置固定，并且不能进行角度调节，造成了宣传效果不佳，并且其边框通常采用螺丝钉固定连接，在需要更换广告牌中的广告内容时，需要借助专用工具方能拆卸更换，操作比较麻烦的问题。
附图说明
14.此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本实用新型的实施例，并与说明书一起用于解释本实用新型的原理。
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

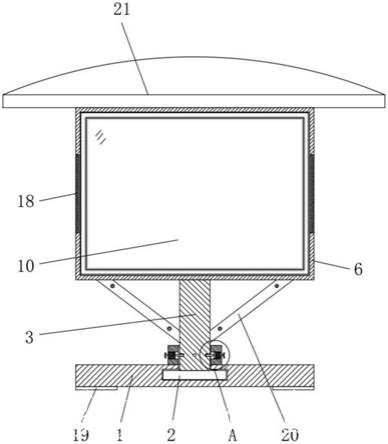

16.图1是本实用新型结构的主视剖视图；
17.图2是本实用新型结构的右视剖视图；
18.图3是本实用新型图1中a处的局部放大图；
19.图4是本实用新型图2中b处的局部放大图；
20.图5是本实用新型图2中c处的局部放大图。
21.附图标记：
[0022]1‑
底板；2
‑
旋转块；3
‑
支撑柱；4
‑
固定环；5
‑
弹性固定结构；51
‑
固定柱；52
‑
限位块；53
‑
第三弹簧；6
‑
防护箱；7
‑
伸缩杆；8
‑
夹紧板；9
‑
第一弹簧；10
‑
灯箱广告牌；11
‑
缓冲垫；12
‑
凸块；13
‑
固定板；14
‑
固定块；15
‑
限位杆；16
‑
限位板；17
‑
第二弹簧；18
‑
散热网；19
‑
防滑垫；20
‑
辅助支撑杆；21
‑
遮挡板。
具体实施方式
[0023]
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，.灯箱，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
[0024]
为了对本实用新型实施例进行有效说明，以下参照附图对本技术实施例进行详细阐述。
[0025]
本实用新型专利提供的一种便于快速安装的灯箱式广告牌，包括底板1，底板1的内部转动连接有旋转块2，旋转块2的顶部安装有支撑柱3，底板1的顶部安装有固定环4，支撑柱3与固定环4之间安装有弹性固定结构5，支撑柱3的顶部安装有防护箱6，防护箱6上下两侧的内壁均安装有若干伸缩杆7，伸缩杆7的另一端安装有夹紧板8，伸缩杆7的表面套设有第一弹簧9，夹紧板8之间放置有灯箱广告牌10，防护箱6的内侧粘接有缓冲垫11，缓冲垫11的材质为海绵；
[0026]
灯箱广告牌10的背面安装有凸块12，凸块12贯穿防护箱6并延伸至防护箱6的外
侧，防护箱6的背面安装有固定板13，固定板13的顶部安装有固定块14，固定块14的内部滑动连接有限位杆15，限位杆15的表面固定安装有限位板16，限位杆15的表面套设有第二弹簧17，限位杆15与凸块12活动连接，防护箱6的正面安装有玻璃板。
[0027]
本实用新型在使用时，首先打开玻璃板，将灯箱广告牌10放置于防护箱6的内部，灯箱广告牌10的顶部和底部会挤压夹紧板8，夹紧板8挤压伸缩杆7和第一弹簧9，将灯箱广告牌10的背面紧贴缓冲垫11的同时，拉动限位杆15，限位杆15带动限位板16挤压第二弹簧17，随后松开限位杆15，第二弹簧17回弹将限位杆15与凸块12进行固定，固定完成后将玻璃板重新安装，当需要调节灯箱广告牌10的展示角度时，拉动固定柱51，固定柱51带动限位块52挤压第三弹簧53，当固定柱51脱离支撑柱3时，旋转支撑柱3，支撑柱3带动灯箱广告牌10进行转动，转动完成后松开固定柱51，固定柱51在第三弹簧53的作用下回弹对支撑柱3进行固定，完成转动。
[0028]
本实用新型通过旋转块2、支撑柱3、固定环4、弹性固定结构5、防护箱6、伸缩杆7、第一弹簧9、灯箱广告牌10、限位杆15、限位板16、第二弹簧17和缓冲垫11的设置，具备了可以进行多角度调节，宣传效果好，且可以快速对广告牌进行拆卸和安装的优点，解决了现有的灯箱式广告牌安装在路边，位置固定，并且不能进行角度调节，造成了宣传效果不佳，并且其边框通常采用螺丝钉固定连接，在需要更换广告牌中的广告内容时，需要借助专用工具方能拆卸更换，操作比较麻烦的问题；
[0029]
进一步的，所述弹性固定结构5包括固定柱51，固定柱51滑动连接于固定环4的两侧，固定柱51的表面安装有限位块52，固定柱51的表面套设有第三弹簧53，固定柱51与支撑柱3活动连接，通过设置固定柱51、限位块52和第三弹簧53，便于对支撑柱3进行固定，方便对支撑柱3进行旋转；
[0030]
进一步的，所述防护箱6的两侧均开设有通孔，通孔的内部嵌设有散热网18，通过设置散热网18，便于对防护箱6进行通风，对灯箱广告牌10进行散热；
[0031]
进一步的，所述底板1底部的四周均粘接有防滑垫19，防滑垫19的材质为橡胶，通过设置防滑垫19，便于增加底板1与地面的摩擦力，防止滑动；
[0032]
更进一步的，所述支撑柱3的两侧均安装有辅助支撑杆20，辅助支撑杆20的另一端栓接于防护箱6的底部，通过设置辅助支撑杆20，便于对防护箱6进行辅助支撑，增加防护箱6的稳定性；
[0033]
再进一步的，所述防护箱6的顶部安装有遮挡板21，遮挡板21的顶部为弧形，通过设置遮挡板21，便于在下雨天为行人挡雨，方便使用。
[0034]
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
