本实用新型属于生活用品领域，提供了一种光伏智能垃圾桶。

背景技术：

垃圾桶作为一种社会公共产品，在城市的各个角落随处可见，其用于回收生活生产垃圾，便于垃圾的集中处理，有清洁市容，也方便了人们的日常生活，但是由于生活中产生的任何废弃物的归宿往往都是垃圾桶，其中就包括诸如纸张、杂草、泡沫、塑料等可燃物，这些可燃物遇到明火(烟头)或者是垃圾桶内的可燃物自燃时，很容易导致的火灾也的发生，尤其是位于商场等人群密集的地方，垃圾桶引发火灾的可能性大，且危害性也极大。

技术实现要素：

本实用新型实施例提供一种光伏智能垃圾桶，宣传栏，旨在解决现有的垃圾桶存在着火时不能发出警报，导致火灾发生的问题。

本实用新型提供一种光伏智能垃圾桶，该垃圾桶包括：设置于垃圾桶内的烟雾传感器、控制器、报警器及电源模块，烟雾传感器及报警器均与控制器连接，电源模块与烟雾传感器、控制器及报警器连接，烟雾传感器实时感应垃圾桶内的烟雾浓度，当烟雾浓度大于第一预设值时，则向控制器发送警报信号，控制器控制报警器发出警报。

进一步的，所述烟雾传感器为离子式烟雾传感器。

进一步的，所述该垃圾桶还包括：设置于所述垃圾桶体外部的红色LED灯，所述红色LED灯与所述控制器连接，当烟雾传感器感应到垃圾桶内的烟雾浓度大于所述第一预设值时，所述控制器控制所述红色LED灯闪烁。

进一步的，所述垃圾桶还包括：GSM模块及语音模块，所述GSM模块及所述语音模块均与所述控制器连接，当所述烟雾传感器感应到的烟雾浓度大于第二预设值时，所述控制器控制所述GSM模块拨打119，同时控制所述语音模块播报垃圾桶的所在位置。

进一步的，垃圾桶所在位置是预先存储于控制器：

或者是通过设置于所述垃圾桶内的GPS定位模块实时获取的，所述GPS 定位模块与所述控制器及所述语音模块连接，当所述烟雾传感器感应到的烟雾浓度大于所述第二预设值时，垃圾箱，所述控制器驱动所述GPS定位模块读取所述垃圾桶所在位置，并发送至语音模块。

进一步的，所述电源模块包括设置所述垃圾桶顶部的太阳能电池板、铅蓄电池、备用电池及电源控制器，所述太阳能电池板与所述铅蓄电池连接，所述铅蓄电池及所述备用电池与所述电源控制器连接，所述太阳能电池板将光能转化为电能，并将所述电能传送至所述铅蓄电池，所述铅蓄电池将所述电能进行存储，所述控制器检测所述铅蓄电池内存储的电量，广告灯箱，当存储的电量不足时，切换至所述备用电池。

进一步的，所述垃圾桶还包括：红外开关传感器，驱动模块，及舵机，所述红外开关传感器与所述驱动模块连接，所述驱动模块与所述舵机连接，所述红外开关传感器用于感应范围内的物体，并将感应信号发送至所述驱动模块，所述驱动模块基于所述感应信号控制所述舵机转动，来实现垃圾桶盖体打开和关闭。

进一步的，所述驱动模块基于感应信号控制舵机转动，来实现垃圾桶盖体打开和关闭具体如下：

若所述红外开关传感器在感应范围内感应到物体的存在，则向所述驱动模块发送打开信号，所述驱动模块基于所述打开信号控制所述舵机正传/反转，以实现垃圾桶盖体的打开；

所述垃圾桶盖体的打开后，若所述红外线在设定时间内没感应到物体的存在，则向所述驱动模块发送关闭信号，所述驱动模块基于所述关闭信号控制所述舵机反传/正转，以实现所述垃圾桶盖体的关闭。

进一步的，通过舵机转动来控制垃圾桶盖体的旋转或升降，以实现来实现所述垃圾桶盖体打开和关闭。

本实用新型通过在垃圾桶内的烟雾传感器感应垃圾桶内的烟雾浓度，当烟雾浓度大于第一设定值时，及通过控制器控制报警器发出警报，引起周边的人的关注，预防火灾的发生。

附图说明

图1是本实用新型实施例提供的防火垃圾桶的结构示意图；

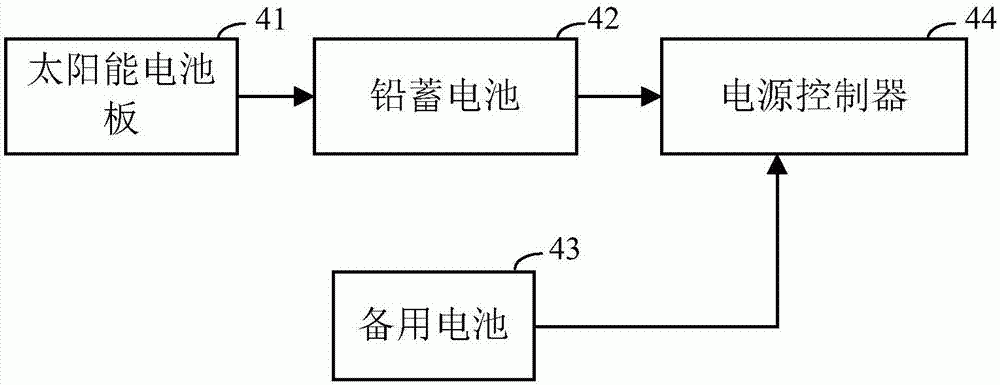

图2为本实用新型实施例提供的电源模块的结构示意图；

1.烟雾传感器；2.控制器；3.报警器；4.电源模块；41.太阳能电池板；42. 铅蓄电池；43.备用电池；44.电源控制器。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

图1为本实用新型实施例提供的防火垃圾桶的结构示意图，为了便于说明，仅示出与本实用新型相关的部分。
