1.本实用新型涉及垃圾箱技术领域，更具体的是涉及一种带有指路牌的智能垃圾箱。


背景技术：

2.垃圾箱在生活中是一种常见的物品，垃圾箱分布在街道各个地方，现有的垃圾箱逐渐拥有了指路功能，但现有的带有指路牌的智能垃圾箱不便于将内盒取出，且垃圾箱容易滋生大量细菌，会给环境造成污染。
3.在中国实用新型专利申请号：cn201320125207.2中公开有一种具有指路功能的垃圾箱，路牌，包括方筒形垃圾箱、方向指示牌、地图显示板和防护层，其特征是方筒形垃圾箱的上表面连有地图显示板，地图显示板上连有防护层。该具有指路功能的垃圾箱，在使用时具有不便于将垃圾箱内仓取出的问题，且在使用时容易滋生细菌，具有污染环境的问题。
4.因此，提出一种带有指路牌的智能垃圾箱来解决上述问题很有必要。


技术实现要素：

5.（一）解决的技术问题
6.本实用新型的目的在于：为了解决现有的带有指路牌的智能垃圾箱在使用时具有不便于将垃圾箱内仓取出的问题，且在使用时容易滋生细菌，具有污染环境的问题，本实用新型提供一种带有指路牌的智能垃圾箱。
7.（二）技术方案
8.本实用新型为了实现上述目的具体采用以下技术方案：
9.一种带有指路牌的智能垃圾箱，包括外壳，所述外壳的一侧设有支柱，所述支柱的顶端固定连接有上盖，所述外壳的内部设有伺服电机和消毒喷雾器，所述伺服电机的一侧固定连接有第二电机支架，所述伺服电机的输出轴固定连接有主动带轮，垃圾收集亭，所述主动带轮的一侧设有从动带轮，所述主动带轮和从动带轮之间设有v带，所述从动带轮的底端固定连接有换向齿轮，所述换向齿轮的外侧啮合连接有第二齿轮，所述第二齿轮的中部固定连接有齿轮轴，所述齿轮轴和主动带轮的顶端均固定连接有连接轴，所述连接轴的外侧设有轴承，所述连接轴的顶端固定连接有第一齿轮，所述第一齿轮的一侧设有约束齿轮，所述第一齿轮的内侧啮合连接有移动板，所述移动板的顶端设有内盒。
10.进一步地，所述主动带轮和从动带轮的大小形状相同，所述换向齿轮和第二齿轮的大小形状相同。
11.进一步地，所述连接轴有两个，两个所述连接轴互相平行，所述第一齿轮和约束齿轮的大小形状相同，所述第一齿轮和约束齿轮均有两个。
12.进一步地，所述消毒喷雾器的一侧设有无级调速电机，所述无级调速电机的输出轴固定连接有扇叶，所述无级调速电机的一侧固定连接有第一电机支架。
13.进一步地，所述消毒喷雾器与外壳固定连接，所述消毒喷雾器有两个，两个所述消
毒喷雾器呈对称分布。
14.进一步地，所述外壳的外侧设有开关盖、分类标识、和侧板，所述上盖的底端设有电子指路牌，所述上盖的顶端设有太阳能板。
15.进一步地，所述开关盖的表面设有第一旋钮，所述侧板的正面设有通气板、第二旋钮和把手，所述通气板的表面设有通气孔。
16.进一步地，所述太阳能板有两个，所述电子指路牌为长方形，所述电子指路牌有多个。
17.（三）有益效果
18.本实用新型的有益效果如下：
19.1、本实用新型，在需要将内盒取出时，通过伺服电机带动主动带轮转动，进而通过v带带动从动带轮转动，在换向齿轮、第二齿轮、齿轮轴和连接轴的作用下使第一齿轮转动，进而让移动板在约束齿轮的作用下带动内盒移出，解决了垃圾箱在使用时具有不便于将垃圾箱内仓取出的问题。
20.2、本实用新型，在消毒喷雾器喷出喷雾后通过无级调速电机带动扇叶转动，进而将喷雾吹向内盒，最后达到对垃圾进行消毒的效果，滚动灯箱，解决了在使用时容易滋生细菌，具有污染环境的问题。
21.3、本实用新型，通过对上盖的设置，让垃圾箱具有了一定的防雨水功能，对电子指路牌的设置让垃圾箱能够适应各种道路信息的显示，更加具有实用性。
附图说明

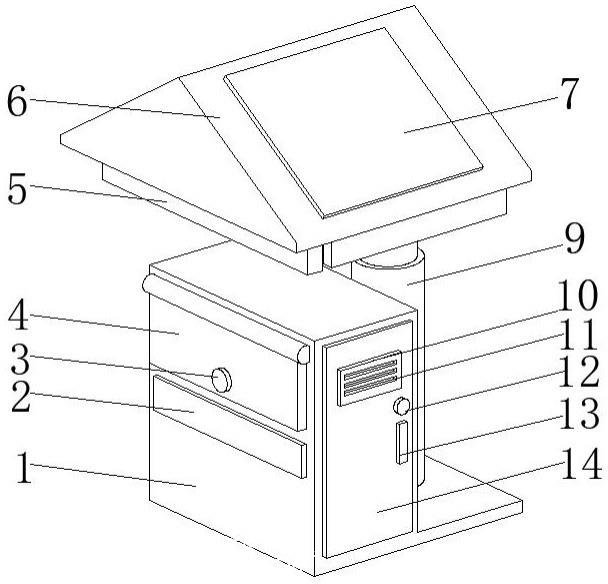

22.图1为本实用新型结构的外形示意图。
23.图2为本实用新型结构的局部剖视示意图。
24.图3为本实用新型图2中a处结构的放大示意图。
25.图4为本实用新型侧板结构的连接示意图。
26.附图标记：1、外壳；2、分类标识；3、第一旋钮；4、开关盖；5、电子指路牌；6、上盖；7、太阳能板；8、约束齿轮；9、支柱；10、通气板；11、通气孔；12、第二旋钮；13、把手；14、侧板；15、无级调速电机；16、第一电机支架；17、消毒喷雾器；18、扇叶；19、内盒；20、移动板；21、第一齿轮；22、伺服电机；23、齿轮轴；24、从动带轮；25、轴承；26、连接轴；27、主动带轮；28、第二电机支架；29、v带；30、换向齿轮；31、第二齿轮。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.实施例 1
29.请参阅图 1
‑
4，一种带有指路牌的智能垃圾箱，包括外壳1，外壳1的一侧设有支柱9，支柱9的顶端固定连接有上盖6，外壳1的内部设有伺服电机22和消毒喷雾器17，广告灯箱多少钱一个，伺服电机22的一侧固定连接有第二电机支架28，伺服电机22的输出轴固定连接有主动带轮27，主动
带轮27的一侧设有从动带轮24，主动带轮27和从动带轮24之间设有v带29，从动带轮24的底端固定连接有换向齿轮30，换向齿轮30的外侧啮合连接有第二齿轮31，第二齿轮31的中部固定连接有齿轮轴23，齿轮轴23和主动带轮27的顶端均固定连接有连接轴26，连接轴26的外侧设有轴承25，连接轴26的顶端固定连接有第一齿轮21，第一齿轮21的一侧设有约束齿轮8，第一齿轮21的内侧啮合连接有移动板20，移动板20的顶端设有内盒19。
30.本实施例中，在需要将内盒19取出时，通过伺服电机22带动主动带轮27转动，进而通过v带29带动从动带轮24转动，在换向齿轮30、第二齿轮31、齿轮轴23和连接轴26的作用下使第一齿轮21转动，进而让移动板20在约束齿轮8的作用下带动内盒19移出，解决了垃圾箱在使用时具有不便于将垃圾箱内仓取出的问题。
31.实施例 2
32.请参阅图 2
‑
4，本实施例是在实施例 1 的基础上进行了进一步的优化，具体是，主动带轮27和从动带轮24的大小形状相同，换向齿轮30和第二齿轮31的大小形状相同。
33.具体的，连接轴26有两个，两个连接轴26互相平行，第一齿轮21和约束齿轮8的大小形状相同，第一齿轮21和约束齿轮8均有两个。
34.具体的，消毒喷雾器17的一侧设有无级调速电机15，无级调速电机15的输出轴固定连接有扇叶18，无级调速电机15的一侧固定连接有第一电机支架16。
35.具体的，消毒喷雾器17与外壳1固定连接，消毒喷雾器17有两个，两个消毒喷雾器17呈对称分布。
36.本实施例中，在消毒喷雾器17喷出喷雾后通过无级调速电机15带动扇叶18转动，进而将喷雾吹向内盒19，最后达到对垃圾进行消毒的效果，解决了在使用时容易滋生细菌，具有污染环境的问题。
37.实施例 3
38.请参阅图 1，本实施例是在例 1 或例 2 的基础上做了如下优化，具体是，外壳1的外侧设有开关盖4、分类标识2、和侧板14，候车亭厂家，上盖6的底端设有电子指路牌5，上盖6的顶端设有太阳能板7。
39.具体的，开关盖4的表面设有第一旋钮3，侧板14的正面设有通气板10、第二旋钮12和把手13，通气板10的表面设有通气孔11。
40.具体的，太阳能板7有两个，电子指路牌5为长方形，电子指路牌5有多个。
41.本实施例中，通过对上盖6的设置，让垃圾箱具有了一定的防雨水功能，对电子指路牌5的设置让垃圾箱能够适应各种道路信息的显示，更加具有实用性。
42.综上所述：本实用新型，在需要将内盒19取出时，通过伺服电机22带动主动带轮27转动，进而通过v带29带动从动带轮24转动，在换向齿轮30、第二齿轮31、齿轮轴23和连接轴26的作用下使第一齿轮21转动，进而让移动板20在约束齿轮8的作用下带动内盒19移出，解决了垃圾箱在使用时具有不便于将垃圾箱内仓取出的问题，在消毒喷雾器17喷出喷雾后通过无级调速电机15带动扇叶18转动，进而将喷雾吹向内盒19，最后达到对垃圾进行消毒的效果，解决了在使用时容易滋生细菌，具有污染环境的问题，通过对上盖6的设置，让垃圾箱具有了一定的防雨水功能，对电子指路牌5的设置让垃圾箱能够适应各种道路信息的显示，更加具有实用性。
43.以上，仅为本实用新型的较佳实施例，并不用以限制本实用新型，本实用新型的专
利保护范围以权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
