一种具有灭菌效果的垃圾箱垃圾分类箱的制作方法

作者:admin时间:2021-11-19

一种具有灭菌效果的垃圾分类箱的制作方法



1.本实用新型涉及一种分类箱,特别涉及一种具有灭菌效果的垃圾分类箱,属于垃圾分类技术领域。


背景技术:

2.垃圾箱是一种存放垃圾的容器,现如今由于对于垃圾的认知逐渐清晰于是垃圾分类逐步的常规化,而垃圾分类是通过标准将不用的废弃物进行分类整理进行二次利用的一种处理垃圾的方式。
3.现在的拾荒者越来越多但是大多垃圾箱都是没有灭菌的功能的,这样在拾荒者进行拾荒的时候可能会因为细菌感染传染病;现有的垃圾箱大都是一个桶装的结构,这样人们再扔垃圾的时候及时将垃圾分类了也不便于将其扔进不同的垃圾箱,导致垃圾分类的效果变差;有点垃圾可能会有积液等废水,现有的垃圾桶大都是将其和垃圾防止在一起,这样会加速细菌的滋生;垃圾箱内产生的积液若是没有合理的清理时间久了便会发酵,出现更大的安全问题和环境问题。


技术实现要素:

4.本实用新型要解决的技术问题是克服现有技术的缺陷,提供一种具有灭菌效果的垃圾分类箱,在分类箱的顶端内壁连接紫外线灭菌灯利用光波辐射进行杀菌,同时安装臭氧消毒器能够杀灭垃圾中存在的细菌繁体和芽孢等,有效杀菌保证拾荒者的安全;在分类箱内设置隔板将四种类型的垃圾分类箱分割在不同区域,并且在分类箱上设置不同的垃圾投入口,滚动式灯箱,这样能够方便人们将分类好的垃圾扔进不同的垃圾箱,可以提高垃圾分类的效果;因为在各个垃圾箱的底部设置有漏孔,同时在漏孔的底端连接滤网这样能够有效的将垃圾箱内的污水与垃圾分离开,所以能防止二者在一起加速细菌的滋生;在分类箱的底端设置输出口平时利用活塞将其堵塞防止污水的流出,等到清理的时候只需要将活塞取出便能将积液排出保证安全和环境。
5.为了解决上述技术问题,本实用新型提供了如下的技术方案:
6.本实用新型一种具有灭菌效果的垃圾分类箱,包括分类箱,所述分类箱一侧的相对两端滑动连接有防护门,所述分类箱内壁相对两端均匀焊接有若干隔板,所述隔板一侧滑动连接有可回收垃圾箱,所述分类箱内靠近可回收垃圾箱滑动连接有厨余垃圾箱,公交候车亭,所述分类箱内靠近厨余垃圾箱滑动连接有有害垃圾箱,所述分类箱内靠近有害垃圾箱滑动连接有其他垃圾箱,所述分类箱靠近可回收垃圾箱一侧上部设置有可回收垃圾入口,所述分类箱顶端内壁固定连接有若干紫外线灭菌灯,所述分类箱顶端内壁远离紫外线灭菌灯一端均固定连接有若干臭氧消毒器,所述分类箱顶端靠近防护门一侧中部焊接连接有锁块,所述分类箱顶端连接的锁块结构与防护门上一致,所述分类箱顶端中部固定连接有警报器,所述分类箱底端四角均焊接连接有支撑杆,所述分类箱远离防护门一侧外表面均匀胶连接有若干垃圾种类宣传贴。
7.作为本实用新型的一种优选技术方案,所述分类箱底端均匀设置有若干输出口,四个所述输出口内均套接连接有活塞,所述活塞顶端均固定连接有钢丝绳,所述钢丝绳远离活塞一端均通过连接块固定连接隔板。
8.作为本实用新型的一种优选技术方案,所述分类箱靠近防护门一侧的相对两端内壁均设置有第一滑槽,所述第一滑槽内均滑动连接有第一滑块,所述第一滑块相靠近一端均焊接连接防护门,所述防护门靠近支撑杆一端的相对两侧均焊接连接有卡块,所述分类箱靠近卡块一侧的相对两端均设置有卡槽,所述卡槽套接连接卡块。
9.作为本实用新型的一种优选技术方案,所述分类箱相对两端内壁的下部均设置有第二滑槽,所述分类箱下部内壁设置的第二滑槽结构与隔板一致,所述第二滑槽相靠近一侧内均滑动连接有第二滑块,所述第二滑块相远离第二滑槽一侧焊接连接可回收垃圾箱,所述可回收垃圾箱底端均匀设置有若干漏孔,所述可回收垃圾箱连接的第二滑槽、第二滑块和漏孔等结构均与厨余垃圾箱、有害垃圾箱和其他垃圾箱内结构一致。
10.作为本实用新型的一种优选技术方案,所述可回收垃圾箱底端相靠近两侧内均设置有第三滑槽,所述第三滑槽内均滑动连接有第三滑块,所述第三滑块远离第三滑槽一侧均焊接连接有边框,所述边框相靠近一侧均夹持有滤网,所述滤网位于漏孔下端,所述可回收垃圾箱底端连接的第三滑槽、第三滑块、边框和滤网等连接结构与厨余垃圾箱、有害垃圾箱和其他垃圾箱内结构一致。
11.作为本实用新型的一种优选技术方案,所述分类箱顶端靠近厨余垃圾箱一侧中部设置有厨余垃圾入口,所述分类箱靠近有害垃圾箱一侧上部设置有有害垃圾入口,所述分类箱远离可回收垃圾入口一侧上部设置有其他垃圾入口。
12.本实用新型所达到的有益效果是:通过在分类箱的顶端内壁连接紫外线灭菌灯利用光波辐射进行杀菌,同时安装臭氧消毒器能够杀灭垃圾中存在的细菌繁体和芽孢等,有效杀菌达到保证拾荒者安全的目的;通过在分类箱内设置隔板将四种类型的垃圾分类箱分割在不同区域,并且在分类箱上设置不同的垃圾投入口,这样能够方便人们将分类好的垃圾扔进不同的垃圾箱,达到提高垃圾分类效果的目的;通过在各个垃圾箱的底部设置漏孔,同时在漏孔的底端连接滤网这样能够有效的将垃圾箱内的污水与垃圾分离开,达到防止二者在一起加速细菌滋生的目的;通过在分类箱的底端设置输出口平时利用活塞将其堵塞防止污水的流出,等到清理的时候只需要将活塞取出便能将积液排出,达到保证安全和环境的目的。
附图说明
13.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

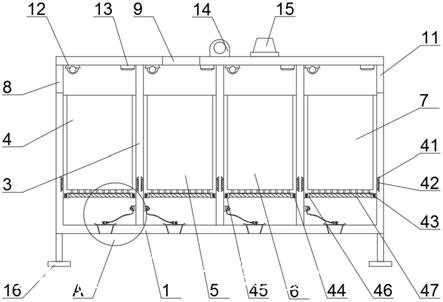

14.图1是本实用新型的装置主视剖切结构示意图;
15.图2是本实用新型的装置立体结构示意图;
16.图3是本实用新型的装置主视结构示意图;
17.图4是本实用新型的装置主视结构示意图;
18.图5是本实用新型的a处结构放大图。
19.图中:1、分类箱;101、输出口;102、活塞;103、钢丝绳;2、防护门;201、第一滑槽;
202、第一滑块;203、卡块;204、卡槽;3、隔板;4、可回收垃圾箱;41、第二滑槽;42、第二滑块;43、漏孔;44、第三滑槽;45、第三滑块;46、边框;47、滤网;5、厨余垃圾箱;6、有害垃圾箱;7、其他垃圾箱;8、可回收垃圾入口;9、厨余垃圾入口;10、有害垃圾入口;11、其他垃圾入口;12、紫外线灭菌灯;13、臭氧消毒器;14、锁块;15、警报器;16、支撑杆;17、垃圾种类宣传贴。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.实施例:如图1

5所示,一种具有灭菌效果的垃圾分类箱,包括分类箱1,垃圾箱,分类箱1一侧的相对两端滑动连接有防护门2,分类箱1内壁相对两端均匀焊接有若干隔板3,隔板3一侧滑动连接有可回收垃圾箱4,分类箱1内靠近可回收垃圾箱4滑动连接有厨余垃圾箱5,分类箱1内靠近厨余垃圾箱5滑动连接有有害垃圾箱6,分类箱1内靠近有害垃圾箱6滑动连接有其他垃圾箱7,分类箱1靠近可回收垃圾箱4一侧上部设置有可回收垃圾入口8,分类箱1顶端内壁固定连接有若干紫外线灭菌灯12,分类箱1顶端内壁远离紫外线灭菌灯12一端均固定连接有若干臭氧消毒器13,分类箱1顶端靠近防护门2一侧中部焊接连接有锁块14,分类垃圾亭,分类箱1顶端连接的锁块14结构与防护门2上一致,分类箱1顶端中部固定连接有警报器15,分类箱1底端四角均焊接连接有支撑杆16,分类箱1远离防护门2一侧外表面均匀胶连接有若干垃圾种类宣传贴17。
22.分类箱1底端均匀设置有若干输出口101,四个输出口101内均套接连接有活塞102,活塞102顶端均固定连接有钢丝绳103,钢丝绳103远离活塞102一端均通过连接块固定连接隔板3,在分类箱1底端设置的输出口101能够便于漏孔43内流出的污水被排出,路牌,利用活塞102将输出口101堵塞能够防止废水四溢,钢丝绳103将其连接能够方便垃圾回收人员操作将活塞102取出,分类箱1靠近防护门2一侧的相对两端内壁均设置有第一滑槽201,第一滑槽201内均滑动连接有第一滑块202,第一滑块202相靠近一端均焊接连接防护门2,防护门2靠近支撑杆16一端的相对两侧均焊接连接有卡块203,分类箱1靠近卡块203一侧的相对两端均设置有卡槽204,卡槽204套接连接卡块203,在防护门2两端连接第一滑块202并且使其与分类箱1内壁的第一滑槽201连接,这样在垃圾箱收集垃圾满后能够方便将防护门2打开取出内部的垃圾,分类箱1相对两端内壁的下部均设置有第二滑槽41,分类箱1下部内壁设置的第二滑槽41结构与隔板3一致,第二滑槽41相靠近一侧内均滑动连接有第二滑块42,第二滑块42相远离第二滑槽41一侧焊接连接可回收垃圾箱4,可回收垃圾箱4底端均匀设置有若干漏孔43,可回收垃圾箱4连接的第二滑槽41、第二滑块42和漏孔43等结构均与厨余垃圾箱5、有害垃圾箱6和其他垃圾箱7内结构一致,用第二滑块42将四个垃圾箱与第二滑槽41连接,这样能够方便在分类箱1内滑动,当垃圾收满防护门2打开后便于滑动取出垃圾箱,可回收垃圾箱4底端相靠近两侧内均设置有第三滑槽44,第三滑槽44内均滑动连接有第三滑块45,第三滑块45远离第三滑槽44一侧均焊接连接有边框46,边框46相靠近一侧均夹持有滤网47,滤网47位于漏孔43下端,可回收垃圾箱4底端连接的第三滑槽44、第三滑块45、边框46和滤网47等连接结构与厨余垃圾箱5、有害垃圾箱6和其他垃圾箱7内结构一致,在垃圾收
集箱的底端设置的滤网47能够有效的将污水中的垃圾过滤掉,同时利用第三滑块45将滤网47和垃圾收集箱底端的第三滑槽44连接能够方便将滤网47取出来进行更换和清洗,分类箱1顶端靠近厨余垃圾箱5一侧中部设置有厨余垃圾入口9,分类箱1靠近有害垃圾箱6一侧上部设置有有害垃圾入口10,分类箱1远离可回收垃圾入口8一侧上部设置有其他垃圾入口11,在分类箱1中设置不同方向的四个垃圾入口这样能够防止加强人们扔垃圾的步骤,方便人们对于垃圾的辨别进而进一步达到分类的目的。
23.具体的,本实用新型使用时,先将防护门2两侧的第一滑块202滑入分类箱1的第一滑槽201内,然后用锁将防护门2和分类箱1上的锁块14固定,在人们扔不同的垃圾的时候由于分类箱1内不同的垃圾箱有不同的垃圾入口,能够加强人们扔垃圾的难度为人们提供垃圾种类的机会,在分类箱1外侧连接的垃圾种类宣传贴17能够便于人们观察思考手中的垃圾属于哪一类,等到固定的时间将紫外线灭菌灯12和臭氧消毒器13的开关打开对分类箱1内的垃圾进行灭菌,在灭菌的同时警报器15会发出警报这样便能够提醒周边扔垃圾的人等一等在扔防止被紫外线照射到,在垃圾箱底端设置的漏孔43能够方便垃圾污水流出防止污水过多加速细菌的滋生,等到垃圾收集完成后将防护门2两侧的第一滑块202从分类箱1的第一滑槽201内滑出,随后将四个垃圾箱底端的第二滑块42从第二滑槽41内滑动取出方便取出垃圾箱内的垃圾,同时将垃圾箱底端的滤网47划出进行清洗更换,在分类箱1的底端放置一个盒子勾住钢丝绳103用力将活塞102从输出口101被拉出污水流入预先准备好的盒子中将污水排出。
24.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
