一种智能垃圾分类亭的制作方法



1.本实用新型属于垃圾处理技术领域,具体涉及一种智能垃圾分类亭


背景技术:

2.垃圾分类是指按一定规定或标准将垃圾分类储存、分类投放和分类搬运,从而转变成公共资源的一系列活动的总称。国内外各城市对生活垃圾分类的方法,大致都是根据垃圾的成分、产生量,结合本地垃圾的资源利用和处理方式来进行分类的。分类的目的是提高垃圾的资源价值和经济价值,垃圾箱,做到物尽其用。
3.现有技术中用于垃圾分类的垃圾分类亭大多不能对亭内的异味气体进行处理,导致异味气体直接散发在周围环境中而污染了空气;同时,当收纳筒内的垃圾快装满的时候,保洁人员也不能及时得知,因此会出现垃圾已经装满但却不能及时清理的麻烦。


技术实现要素:

4.本实用新型的目的在于提供一种智能垃圾分类亭,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种智能垃圾分类亭,包括外框架和两组收纳筒,所述外框架内开有两组对称分布在其两侧并分别用于放置两组收纳筒的容纳仓,且外框架外侧壁其中一边固定焊接有两组进气管和两组出气管,进气管和出气管内均安装有一组风机,所述收纳筒内腔的两侧均固定粘接有伸出块,两组所述伸出块相向的两侧均安装有红外对射探测器,其中一组伸出块顶壁上开设的顶槽内安装有声光报警器,所述收纳筒上还安装有一组plc板,所述声光报警器和红外对射探测器均与plc板电性连接。
6.优选的,所述外框架上两组容纳仓的开口均开设在其侧壁和顶壁,容纳仓位于外框架侧壁的开口处设置有与外框架转动连接的第一转轴以及与第一转轴的外壁焊接固定的封闭板,两组所述封闭板侧壁上均固定粘接有手提块。
7.优选的,所述外框架上两组容纳仓位于外框架侧壁的开口处的内侧壁均开有安装槽,且两组安装槽内均容纳有与其内侧壁粘接固定的弹簧以及与弹簧的端部粘接固定的回弹块,容纳仓内侧壁的四边均固定焊接有位于收纳筒上方的导向板。
8.优选的,所述外框架顶壁的两侧均竖直焊接安装有支撑杆,两组所述支撑杆的顶端分别与防护板底壁的两侧焊接固定,且防护板的两侧均向下倾斜。
9.优选的,两组所述进气管和两组出气管均贯穿外框架的侧壁并与容纳仓相通,进气管和出气管内腔远离外框架的一侧均安装有防尘罩。
10.优选的,所述外框架上容纳仓位于其顶壁的开口处安装有第二转轴和与第二转轴焊接的活动板,所述第二转轴穿过活动板的两侧并使活动板对称分布在其两侧,且第二转轴的两侧分别与容纳仓内侧壁的两边转动连接。
11.本实用新型的技术效果和优点:该智能垃圾分类亭,通过设置了进气管、出气管和
风机,使进气管和出气管内的风机工作,即可将容纳仓内的异味气体通过快速流动的空气排出至外界指定位置,从而减小了该垃圾分类亭对周围空气的污染;通过设置了伸出块、红外对射探测器、声光报警器和plc板,当收纳筒内垃圾快装满并已经置于两组红外对射探测器之间时,红外对射探测器会传输电信号至plc板,plc板再驱动声光报警器工作,从而智能地提醒保洁人员清理收纳筒,避免了垃圾不能及时清理的麻烦。
附图说明

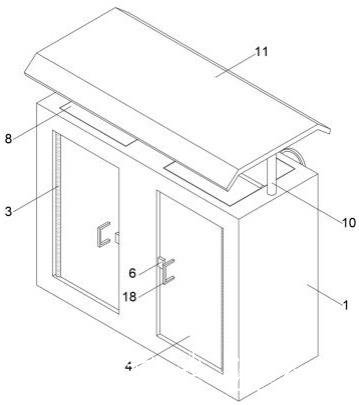

12.图1为本实用新型的整体结构示意图;
13.图2为本实用新型的外框架的结构示意图;
14.图3为本实用新型的图2中外框架沿a

a方向的竖直剖面图;
15.图4为本实用新型的图2中外框架沿b

b方向的竖直剖面图;
16.图5为本实用新型的收纳筒的结构示意图;
17.图6为本实用新型的电路连接图。
18.图中:1外框架、2收纳筒、3第一转轴、4封闭板、5弹簧、6回弹块、7第二转轴、8活动板、9导向板、10支撑杆、11防护板、12进气管、13出气管、14防尘罩、15伸出块、16红外对射探测器、17声光报警器、18手提块。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.本实用新型提供了如图1

6所示的一种智能垃圾分类亭,包括外框架1和两组收纳筒2,所述外框架1内开有两组对称分布在其两侧并分别用于放置两组收纳筒2的容纳仓,且外框架1外侧壁其中一边固定焊接有两组进气管12和两组出气管13,进气管12和出气管13内均安装有一组风机,所有的风机均分别与外接的电源电性连接,以保证其持续工作,所述收纳筒2内腔的两侧均固定粘接有伸出块15,两组所述伸出块15相向的两侧均安装有红外对射探测器16,红外对射探测器16可选用tayb0620

30nb型号,其中一组伸出块15顶壁上开设的顶槽内安装有声光报警器17,所述收纳筒2上还安装有一组plc板,plc板可选用s7

200型号,所述声光报警器17和红外对射探测器16均与plc板电性连接。
21.具体的,所述外框架1上两组容纳仓的开口均开设在其侧壁和顶壁,容纳仓位于外框架1侧壁的开口处设置有与外框架1转动连接的第一转轴3以及与第一转轴3的外壁焊接固定的封闭板4,两组所述封闭板4侧壁上均固定粘接有手提块18。
22.具体的,所述外框架1上两组容纳仓位于外框架1侧壁的开口处的内侧壁均开有安装槽,且两组安装槽内均容纳有与其内侧壁粘接固定的弹簧5以及与弹簧5的端部粘接固定的回弹块6,户外滚动灯箱,当弹簧5处于自然状态时,其带动回弹块6的其中一部分从安装槽中伸出,从而利用回弹块6限制封闭板4的位置,容纳仓内侧壁的四边均固定焊接有位于收纳筒2上方的导向板9,导向板9有利于将垃圾导入收纳筒2内,防止垃圾落在收纳筒2外侧壁和外框架1内侧壁之间的区域内。
23.具体的,所述外框架1顶壁的两侧均竖直焊接安装有支撑杆10,两组所述支撑杆10的顶端分别与防护板11底壁的两侧焊接固定,不锈钢宣传栏,且防护板11的两侧均向下倾斜。
24.具体的,两组所述进气管12和两组出气管13均贯穿外框架1的侧壁并与容纳仓相通,进气管12和出气管13内腔远离外框架1的一侧均安装有防尘罩14,两组防尘罩14分别与进气管12和出气管13的内侧壁粘接固定,垃圾箱,其中出气管13的长度可延长,公交候车亭厂家,使出气管13的末端通向下水道等指定位置,从而将异味气体排放至这类指定位置,减小了对周围环境空气的污染。
25.具体的,所述外框架1上容纳仓位于其顶壁的开口处安装有第二转轴7和与第二转轴7焊接的活动板8,所述第二转轴7穿过活动板8的两侧并使活动板8对称分布在其两侧,且第二转轴7的两侧分别与容纳仓内侧壁的两边转动连接,当活动板8处于自然状态时,其沿第二转轴7旋转并保持水平。
26.使用方法:该智能垃圾分类亭,在使用前,可在两组封闭板4上分别贴上两组标签,其中一组为“干垃圾”,而另一组为“湿垃圾”,当然设计人员也可以设置更多组标签,也可以改变标签的种类,例如“有害垃圾”等,使该垃圾分类亭对垃圾的分类更多;在使用时,人员手动按压活动板8的边缘处并使其沿第二转轴7旋转,此时活动板8的一侧下陷,而另一侧上升,之后人员即可通过容纳仓在外框架1顶壁上的开口将垃圾送入收纳筒2内;驱动两组进气管12和两组出气管13内的风机工作,其中两组进气管12内的风机工作将外界空气送入容纳仓内,两组出气管13内的风机工作将外框架1内的空气(包括异味气体)吸入两组出气管13内,并送至下水道等指定位置;当收纳筒2内的垃圾不断堆积,其高度达到两组红外对射探测器16的探测范围(两组红外对射探测器16之间的区域)之后,两组红外对射探测器16传输电信号至plc板,plc板会驱动声光报警器17工作并发出警报声,从而提醒保洁人员取出收纳筒2并清理垃圾,操作的方式为:一只手挤压回弹块6并使其收缩进安装槽内,另一只手握住手提块18并旋转封闭板4,即可使封闭板4沿第一转轴3旋转而打开容纳仓位于外框架1侧壁的开口,从而取出收纳筒2。
27.最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
