一种户外落地防学校宣传栏风灯箱的制作方法

作者:admin时间:2020-10-14

一种户外落地防风灯箱的制作方法与工艺


本实用新型涉及一种户外广告展示用具,特别是一种户外落地防风灯箱



背景技术:

灯箱用于展示产品广告,达到给人们传递产品信息的目的。我们经常能够在路边看见一些灯箱,这些灯箱的结构大多较为简单,一般由框架、广告布及灯管构成,在框架的内部安装灯管,在框架的外部包裹印制有广告信息的广告布。由于该落地灯箱应用于户外,所以一旦遇到大风等恶劣天气,灯箱就极容易被掀倒,造成内部灯管的破裂以及广告布的破损。传统的做法就是在灯箱的顶部压置砖头、石块等重物,简单、粗暴,稳定性较差,对于极端的恶劣天气依然难以应对。并且,外形不美观,难以与周边环境相匹配。



技术实现要素:

本实用新型的目的在于提供一种结构设计科学合理,指路牌灯箱,稳定性强、造型美观、不易受外界因素影响的户外落地防风灯箱。

本实用新型解决其技术问题是通过以下技术方案实现的:

一种户外落地防风灯箱,包括灯箱框架及广告板,其特征在于:还包括配重基座及LED灯带,在该配重基座的两端制有固定灯箱框架的凹槽,所述的灯箱框架由上横梁、下横梁、立梁、转角连接件、T形连接件、竖直连接件及支撑脚板构成,在所述上横梁的两端通过转角连接件安装有立梁,两立梁的底部通过竖直连接件安装支撑脚板,在两立梁之间靠下的位置通过T形连接件安装有下横梁,在所述上横梁、下横梁及两端立梁的内侧面上均设置有安装LED灯带的灯带安装槽及设置在灯带安装槽两端、用于安装广告板的广告板安装槽,.灯箱,在下横梁的下部设置有配重基座,所述的两立梁嵌装在配重基座两端的凹槽内,配重基座的底部压接在支撑脚板上。

而且,还包括辅助连接件,该辅助连接件由连接板及辅助杆构成,所述的连接板安装在立梁的灯带安装槽内,在连接板上安装有两个水平设置的用于支撑广告板的辅助杆。

而且,所述的配重基座为一内部盛有配重介质的方形塑料壶,在塑料壶的壶身上均布有沿其宽度方向设置的加强凹槽,在塑料壶的上端开有一注料口,在注料口上安装有壶盖。

而且,在所述转角连接件的两端安装有弹簧连接件,在所述上横梁及立梁的内部制有卡装凹槽,所述转角连接件通过将弹簧连接件卡装在卡装凹槽内实现与上横梁及立梁的固定连接。

而且,所述的T形连接件由连接板及插装头构成,所述的连接板通过螺钉固定在立梁的灯带安装槽内,在插装头处插接有下横梁。

本实用新型的优点和有益效果为:

1.本户外落地防风灯箱,通过将传统的结构单一、稳定性差、外形简陋的灯箱设计为采用配重基座固定、灯箱框架内安装PC广告板及LED灯带的结构,大大增强了灯箱的稳定性及美观度。通过将传统的焊接成型的灯箱框架设计为利用各连接件插装而成的结构,方便了运输及收纳,而且便于广告板及灯带的更换、安装,即使用时,除了上横梁、广告板及灯带的部分,将其他部件组装好,然后在灯带安装槽内嵌装灯带,两侧的广告板由上而下插装在广告板安装槽内,最后,再将上横梁通过转角连接件与两端的立梁插接固定即可。

2.本户外落地防风灯箱,由于广告板尺寸较大,在中空的灯箱框架内安装后容易因受力而从中间破损,所以通过辅助连接件的设置,可利用其上的辅助连接杆对两侧的广告板进行支撑,增强其受力能力。

3.本户外落地防风灯箱,通过将配重基座设计为一塑料壶,使用时,可根据情况,选择合适的配重介质,如水、沙土或水泥等,易于实现、成本较低。

4.本户外落地防风灯箱,通过在转角连接件上设置弹簧连接件,该弹簧连接件可利用常见的弹簧碰珠实现,通过将弹簧碰珠卡装在上横梁及立梁内所制的卡装凹槽内,实现固定连接。

5.本实用新型结构设计科学合理,具有稳定性强、造型美观、不易受外界因素影响、便于存放及运输、易于加工、成本低的优点,是一种具有较高创新性的户外落地防风灯箱。

附图说明

图1为本实用新型的结构示意图;

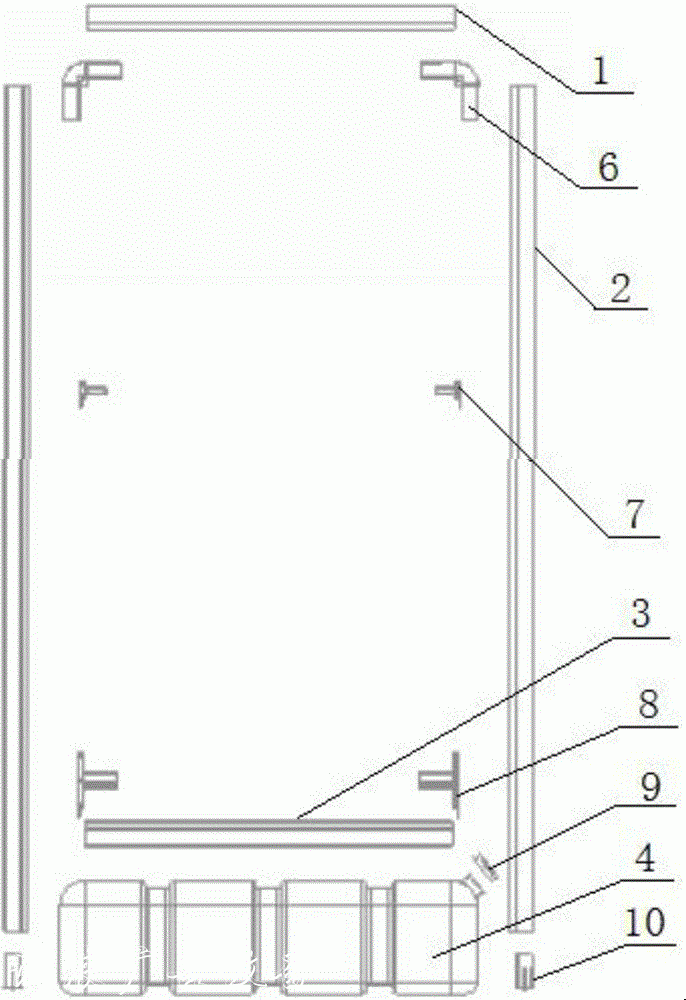

图2为图1的分解图;

图3为本实用新型上横梁、下横梁、立梁的端面结构示意图;

图4为本实用新型转角连接件的结构示意图;

图5为本实用新型辅助连接件的结构示意图;

图6为本实用新型T形连接件的结构示意图;

图7为本实用新型竖直练级诶件的结构示意图;

图8为本实用新型配重基座的结构示意图。

附图标记
